Ohjainkortti vaihtoehdot

[taitosonig]

Olen nyt jonkinaikaa selaillut nettiä etsiessäni jyrsinkone projektiini sopivaa ohjainkorttia askelmoottoreille.
Koneessa on y-akselilla 10mm nousulla oleva kuularuuvi, x-akselilla 4mm nousun trapetsitanko ja z-akselilla 3mm nousun trapetsi.
tuolle y-akselin ruuville tulee liikutettavan massan painoksi n.45 kiloa, x-akselin n.25kg ja z-akselille muutama kilon pahanen.
Tuota gecko 540 olen harkinnut kovasti, mutta törmäsin tälläseen korttiin http://cgi.ebay.de/4-5A-50V-CNC-Schrittmotor-Steuerung-Karte-Endstufe-Neu-/370450832965?pt=Motoren_Getriebe&hash=item5640971e45  olisikohan tuollaisesta kortista mihinkään ?
Tai olisko kellään kivenkovaa vaihtoehtoa näitten hintaluokassa ?

Muutama kuva projektista

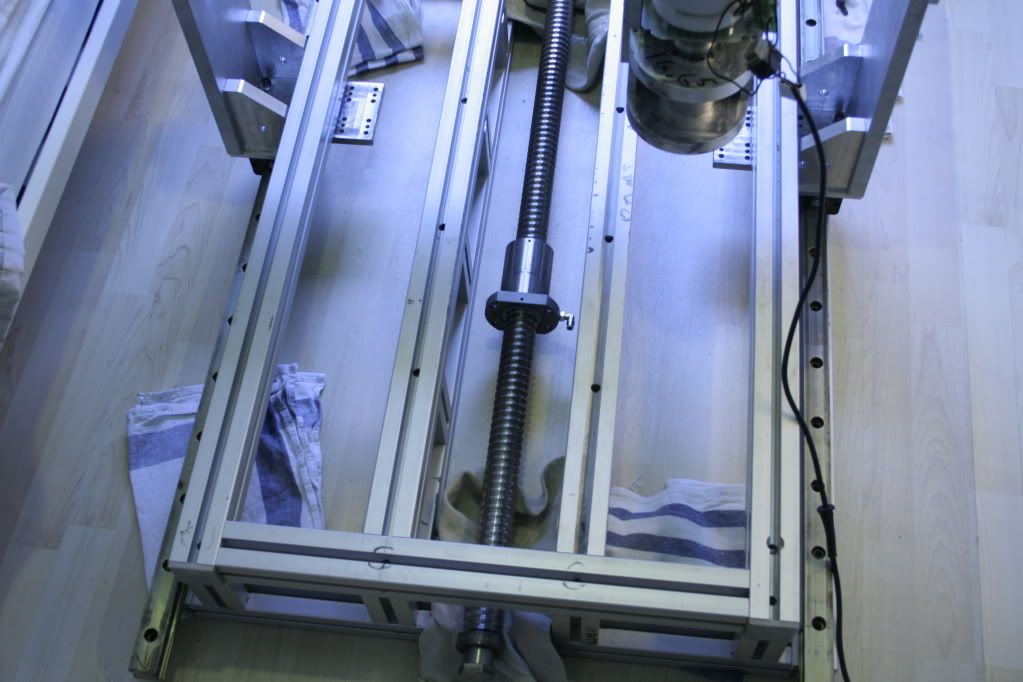

http://i166.photobucket.com/albums/u99/boyneon/_MG_6341.jpg?t=1290416732

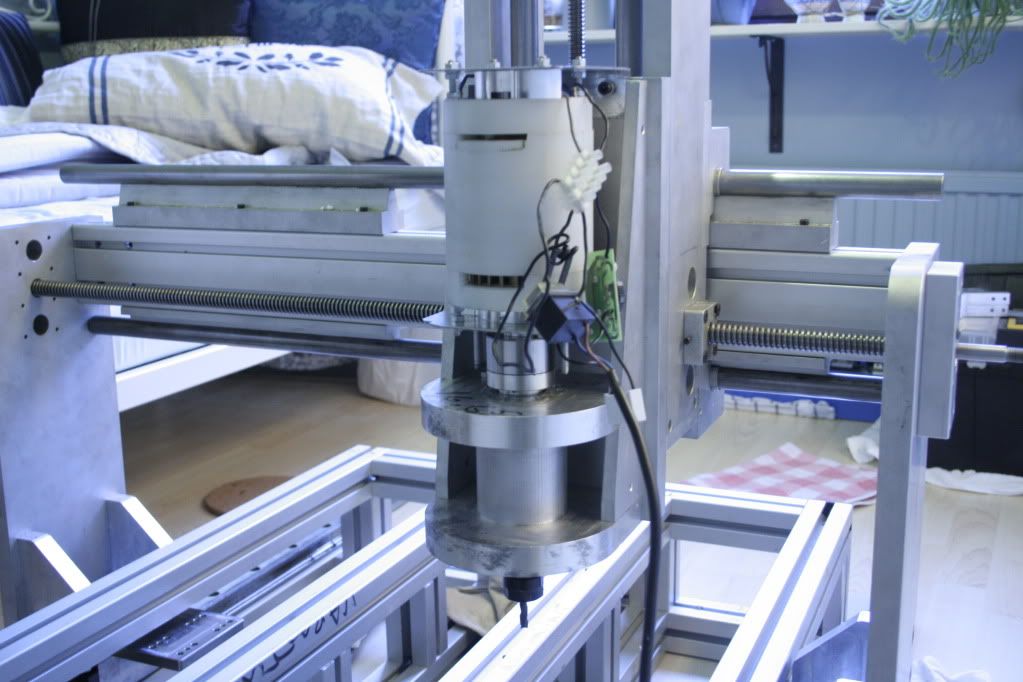

http://i166.photobucket.com/albums/u99/boyneon/_MG_6340.jpg?t=1290416780

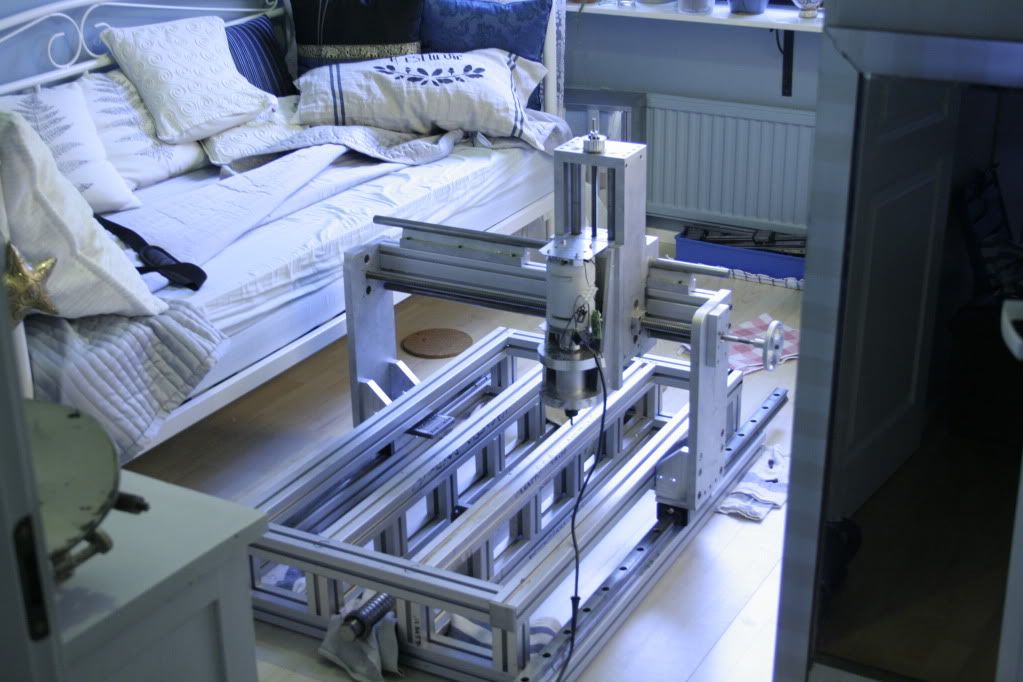

http://i166.photobucket.com/albums/u99/boyneon/_MG_6339.jpg?t=1290416824

[saulij]

Jaaha, sitä on salaa rakennettu kone lähes valmiiksi  :).

Tuo ohjain näyttää speksien mukaan ihan kelvolliselta. Riippuu tietysti moottoreista, miten sopii.

Sauli

[taitosonig]

Tässä edelleen etsiskelen ohjausta projektiini ja löysin seuraavanlaiset kanditaatit...

Ohjaus
http://www.ebay.co.uk/itm/CNC-Digital-Control-3-Axis-Step-Driver-80VDC-7-8A-256M-/180592613388?pt=UK_BOI_Industrial_Automation_Control_ET&hash=item2a0c28980c

ja moottorit

http://www.ebay.co.uk/itm/3PCS-CNC-NEMA34-Stepper-Motor-1232OZ-IN-6A-118mm-4leads-/170678698612?pt=LH_DefaultDomain_0&hash=item27bd3e4274

Y-akselilla on 20mm nousuinen ruuvi ja siihen ajattelin laittaa hammashihna vedon siten, että mosan päässä on 27 hampainen ja ruuvilla 42 hampainen ratas.
y-akselilla liikkuva massa on about. 45kg ja siinä on kunnon kelkat.

x-akselille tulee ruuvi 5mm nousulla ja sen liikkuva massa tais olla jotain 15-20kg:n paikkeilla.
Johteet 20mm terästangot ja liukuholkit.
x-akselilla hammashihna veto 1:1

z-akselilla toistaiseksi trapetsitanko halk12mm ja nousu 3mm
tähän myöskin 1:1 hammasveto.
z-akselille varmaankin menisi pienempi moottori, kuin tuo nema 34 mutta suuri on kaunista ;-)

Miltä tämä setti vaikuttaa ? olenko tekemässä sutta ja segundaa ?

Muutama kuva projektista
http://i166.photobucket.com/albums/u99/boyneon/_MG_6341.jpg?t=1290416732
http://i166.photobucket.com/albums/u99/boyneon/_MG_6340.jpg?t=1290416780
http://i166.photobucket.com/albums/u99/boyneon/_MG_6339.jpg?t=1290416824

[Metalfusion]

Ainakin noilla moteilla saat rungon vääntymään kun ohjaus karkaa laitaan :)
Noin pienillä nousuilla olevilla ruuveilla saavutettavat voimat on aika hurjia, isompi moottori ei välttämättä tarkoita nopeampia liikkeitä kuitenkaan.

edit. Sanoisin että jotkut 3-4 Nm stepperit laadukkailla ohjaimilla on  varmasti riittävä ja kustannustehokas valinta. Tämä mutu perustuu cnczonen rakentelulokien lueskeluun ja omaan kokemukseen 1.8 Nm steppereistä. 4 Nm vääntöluokan steppereillä moni ajelee jo hyvinkin rack & pinion systeemillä missä välityksestä johtuen ja väännön tarve on moninkertainen.
